一；產品技術性能、及用途

1；  產品基礎資料

制造廠家；天津濱海新區大港星火園工貿有限公司
產品名稱；   硬桿推拉鉤

型號；      YG-1.3-2
尺寸；       1.3m-2m
自重；       1.3-1.6kg

2；  用途

第一，工作人員采用非直接接觸式操縱懸吊在平臺上鉆桿及其輔助設施，避免手部被擠壓和碰傷。

第二、當?shù)跹b物品發生劇烈晃動或脫落時，為工作人員及時躲避提供了緩沖區域。

第三、能夠在工作人員和吊裝物品之間提供相對安全的工作距離，保障作業人員人身安全。

第四；工作人員在窄狹的井場可以找到相對安全的區域作業，將鉆桿分層碼放在在管架上?；?qū)⒌跹b物品碼放在適當位置。具有明顯的安全可靠性。

二、  產品構成及功能

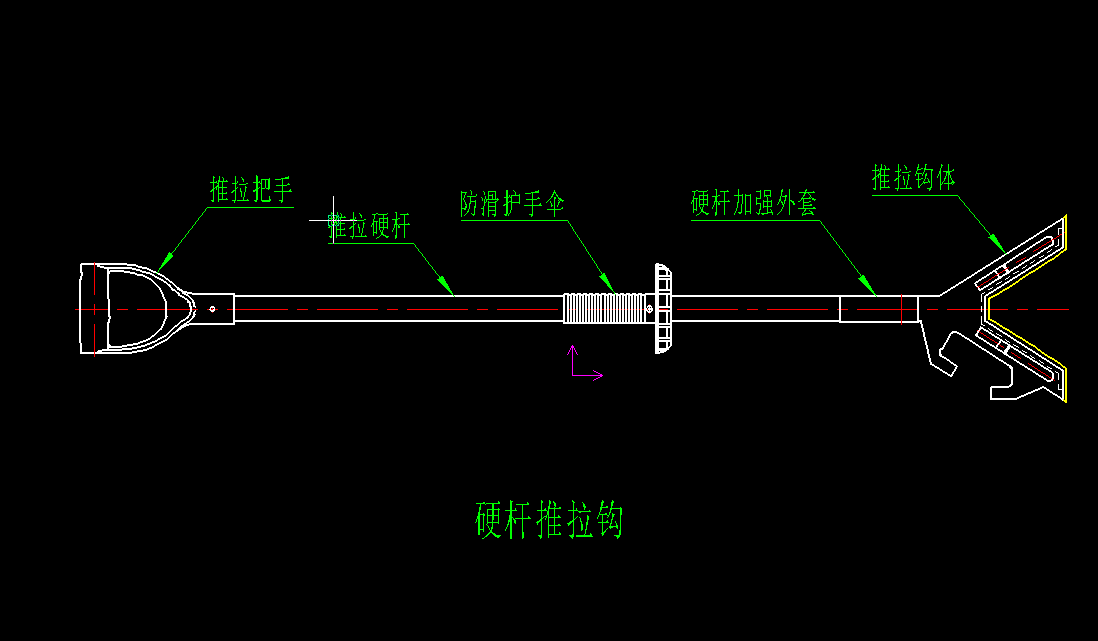

硬桿推拉鉤包括推拉硬桿，連接在推拉硬桿頂端的推拉鉤。連接在推拉硬桿末端的推拉把手，套裝在推拉硬桿中間部位的防滑護手傘以及硬桿加強套

推拉硬桿是由增強型碳纖維制成，硬桿的長度為員工在吊裝作業時提供了安全的緩沖區域，

推拉鉤是有增強型尼龍鑄造成型，推拉鉤安裝在推拉硬桿頂端，推拉鉤功能分為推力和拉力兩部分，推力功能主要在推拉鉤頂端，呈V型前開口結構，并在構體V型內側面鑄有耐磨、推拉把手由有增強型塑料鑄造成型，推拉把手安裝在推拉硬桿末端，便于操作人員使用。

防滑護手傘是由增強型塑料鑄造成型，防滑護手傘套裝在推拉硬桿中間合適部位，護手傘面呈圓形結構，傘面有多條棱形加強筋，用于減輕重量、增加強度，保護員工手部安全，護手傘手握部分為防滑套，防滑套表面有防滑紋和文字圖案，防滑紋和文字圖案增加了手握部位的防滑性能，以上各部分的有機結合，形成具有非直接接觸式推拉吊裝物品的實用工具--硬桿推拉鉤。

推拉鉤、推拉把手和護手傘均采用非平面設計，受力部分采用凹槽型設計，使整體重量減輕、強度增加。構體與推拉硬桿的連接方式采用構體圓柱部分插入硬桿空心內，為了增加強度，在連接部位的硬桿外徑上加裝了加強套，防止受力時對構體及硬桿的損壞。

推拉把手與推拉硬桿的連接方式采用硬桿插入推拉把手的圓柱孔內，為了增加強度， 在連接部位的硬桿內徑加裝了加強套。防止受力時對把手及硬桿的損壞。

三、使用說明

石油鉆探作業屬于高危行業，在石油鉆探過程中，需要頻繁安裝和拆卸鉆桿及其輔助設施，井場頻繁使用的鉆桿需要吊裝碼放，整齊排列，還有許多大件物品需要吊裝作業，在上述作業過程中稍有不慎，物品的晃動和脫落就可能釀成重大事故。

作業人員在推拉吊裝物品時，應使用硬桿推拉鉤作業，避免直接用雙手接觸吊裝物品，在窄狹的區域，首先應選擇相對安全的工作位置，使吊裝物品與工作人員之間保持一定的緩沖距離，尤其是安裝和拆卸鉆桿及其輔助設施時，吊裝在石油平臺上的鉆桿或輔助設施不停的晃動，應在窄狹的井場選擇合適位置作業，避免造成碰傷和擠傷。在碼放其他大件物品時，應有兩人使用硬桿推拉鉤調整碼放物品，避免碼放物品相互磕碰，造成物品損壞或人身傷害事故。

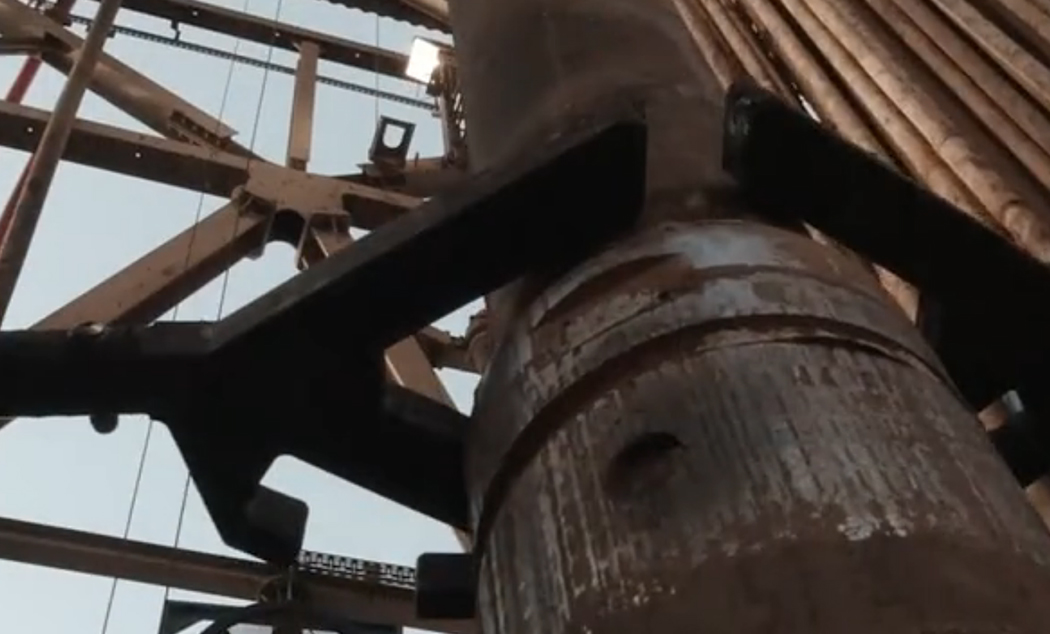

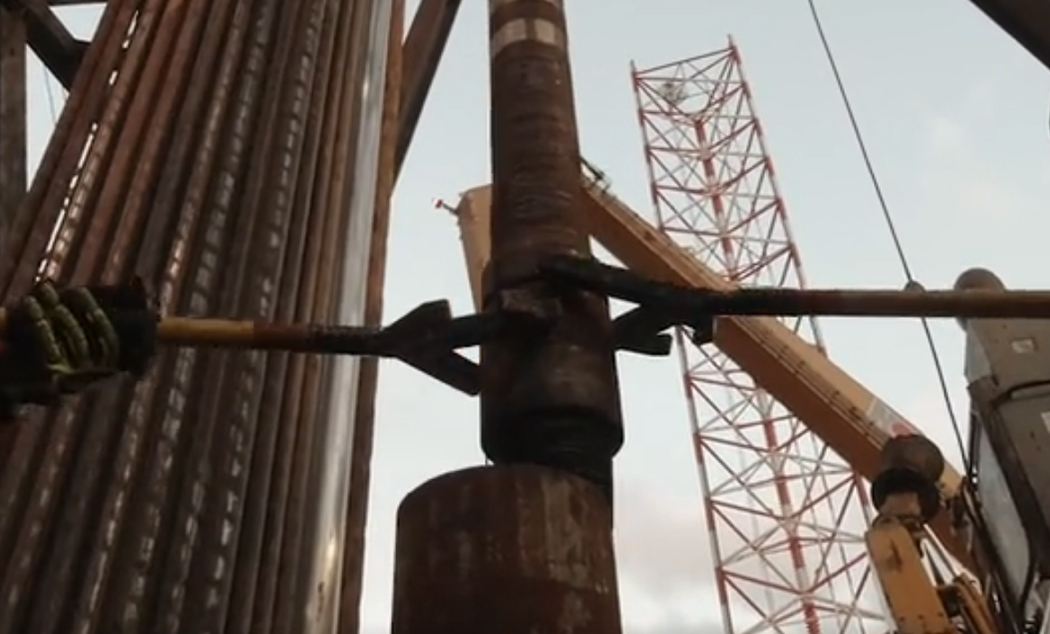

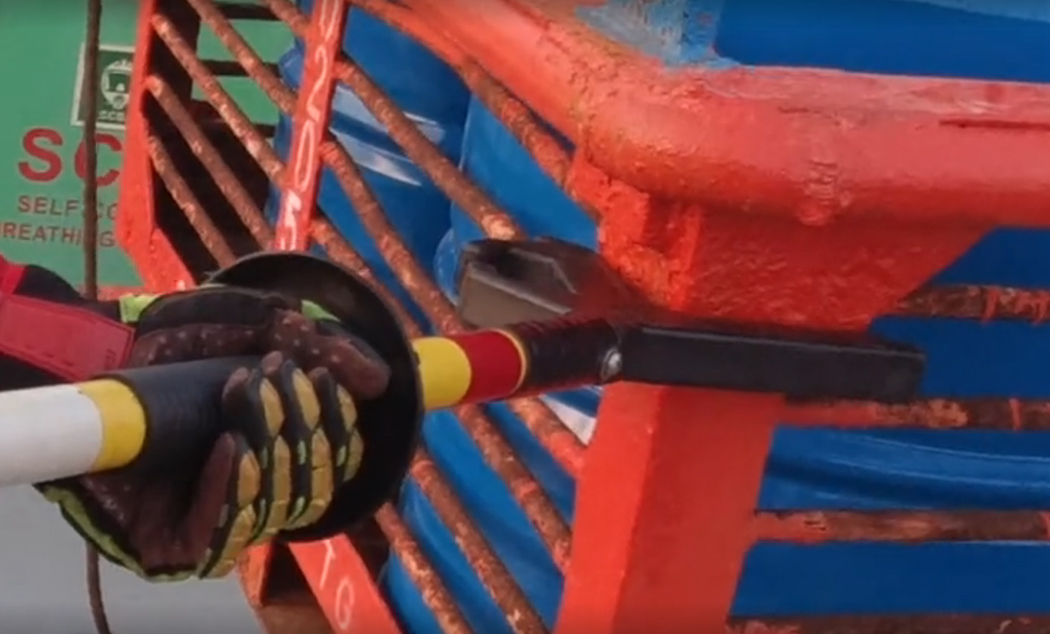

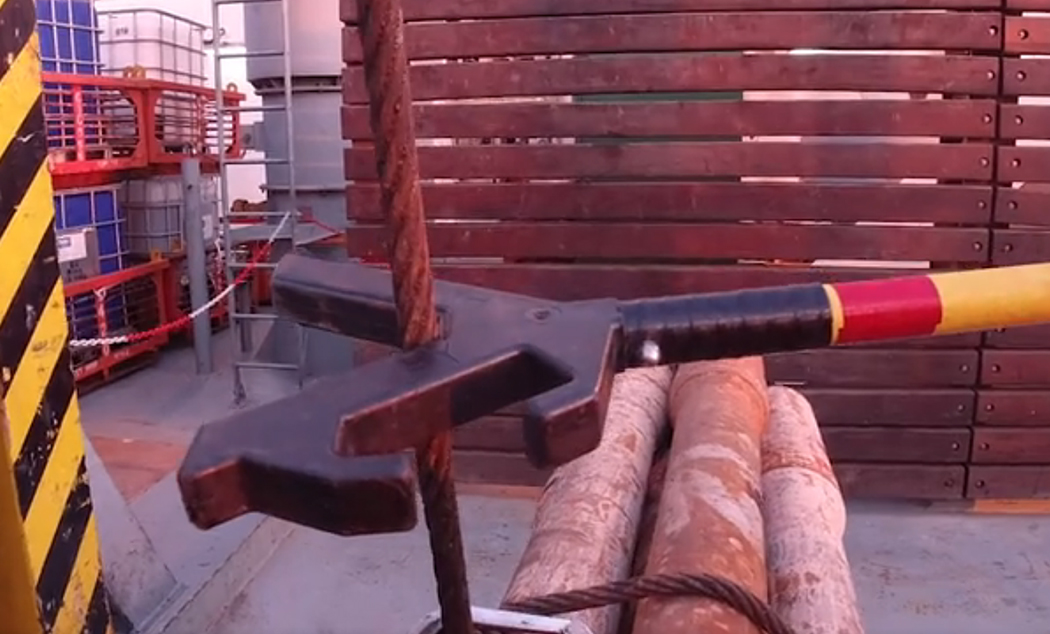

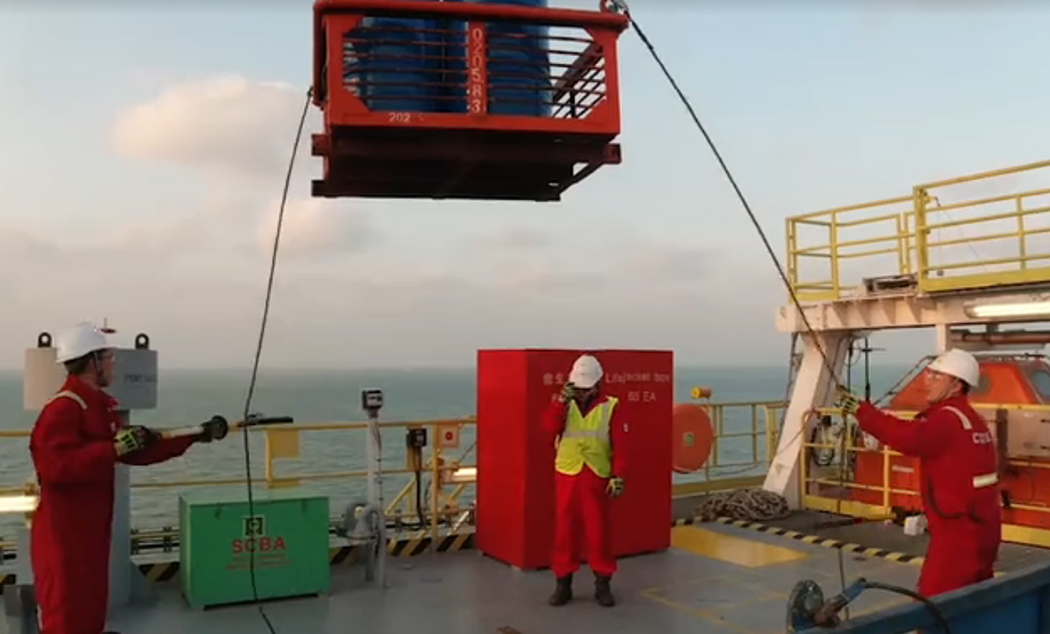

四、現場使用圖片






五、  安全管理規定

1；  本裝置只能作為推拉吊裝物品使用。

2； 作業人員不能站立在吊裝物品下方，避免可能造成的危險。

3；本產品搬運時必須妥善保管，防止擠壓變形。
