助爬/防墜落裝置安裝使用說明書


 天津?yàn)I海新區大港星火園工貿有限公司

  敬告；安裝使用本裝置前，請認真閱讀本規定，并請遵照?qǐng)?zhí)行

1、 產品技術性能、用途及特點

1.1  產品基礎資料
制造廠家；天津?yàn)I海新區大港星火園工貿有限公司
執行標準；Q/12DG4903-2014
設備型號；ZP/FZL-130
最大載荷；130KG
助力負荷；最小；15KG
墜落距離；最大1.2M

1.2  用途；
為了高處作業人員在攀爬直梯過程中起到助力作用，減少體能消耗。同時，作業人員突然發生墜落時能安全懸掛在空中，對作業人員起到保護作用。

1.3特點；
A）本裝置第一個優點、在助爬器的基礎上增加了防墜鎖止器，使助爬功能和防墜落功能科學巧妙的融合在一套裝置中。不需要在井架上安裝兩套裝置，屬國內首創。
B） 本裝置第二個優點、在配重塊上也增加了鎖止功能，能夠在任意部位隨時鎖止在鋼索導軌上，使工作人員能夠在直梯任何部位停留或工作，需要繼續攀爬，只需要身體向下用一點力的簡單動作就能解鎖，恢復攀爬，比原來井架使用的簡易助爬器更加科學安全和方便工作。也屬于國內首創。
C） 本裝置第三個優點、安裝方便，其它的助爬裝置需要在井架上動用電氣焊安裝，既不安全，又費時費力，本裝置只需要兩套或三套環形夾具就可以將連接柱架牢固的固定在塔架梯子上端，特別適合井架安裝。
D） 本裝置第四個優點、不受地面環境限制，可以將鋼索導軌與地錨按裝在地面任何地方，避開井場可能的障礙物，連接柱架下方的導向滑輪可以180度轉向安裝，使其與鋼索導軌和地錨在同一方向即可，特別適合井場環境。

2  產品構成及功能

2.1 防墜鎖止器
在工作人員突然墜落時，防墜鎖止器內部的鎖止棘爪會準確的插入凹槽中，停止下墜。
2.2 配重塊
 配重塊凈重為15-20kg, 安裝在鋼索導軌上，在工作人員攀爬時配重塊在鋼索導軌上滑行，起到助力作用。需要中途停頓，配重塊能夠鎖止在導軌上。
2.3 鋼索導軌
鋼索導軌使用直徑為10mm的鍍鋅鋼索，引導配重塊上下滑動，上部與連接柱架連接，下部與地錨連接。
2.4 連接柱架
連接柱架長度為2m、直徑為6cm、壁厚為5mm的無縫鍍鋅鋼管。下方包含一個導向滑輪。頂端安裝防墜鎖止器，并與井架直梯有效連接，便于安裝和操作。
 2.5 上下拉繩
纏繞在防墜鎖止器內卷軸上的剛性繩索，一端與配重塊連接，另一端與攀爬工作人員連接，上下往復運動。
2.6 安全帶
使用懸掛全身式安全帶，保持人體均勻受力，與上下拉繩垂直在梯子下方一端的安全鉤相連。
2.7 地錨
用于固定鋼索導軌下端，地錨長度為1.2m，直徑為80mm，埋入地下1m。

3  安裝程序

3.1 驗收
3.1.1 本裝置有以下零部件組成；
1) 防墜鎖止器帶6.5mm上下拉繩一套
2) 連接柱架一套，(含滑輪板及兩個環形夾具一套，環形夾具三套)
3) 10mm鋼索導軌一條(長度；45m；55m；75m可選)
4) 配重塊一套（15kg；20kg可選)
5) 地錨一個
6) 全身式安全帶一套
7)U型環一套
8) 高強度螺栓二套
9) 高強度螺栓M24*150 一套
10) 花籃螺栓M18 一套
11) 鋼絲繩卡子 10mm 三個。5mm 六個
12) 扣環一個(6mm鋼絲繩長1.5m)
3.1.2 本裝置在安裝前必須進行檢查，零部件是否齊全，有無損壞，另外，本裝置具有嚴密的兼容性，不得隨意更換生產廠商配套的零部件。否則，可能出現各功能的協調性失靈，影響正常使用。
3.2 安裝程序
3.2.1 第一步；將配有上下拉繩的防墜鎖止器安裝在連接柱架頂端，安裝時將防墜鎖止器上下拉繩進出口一端朝下，并且上下拉繩不帶掛鉤一端與連接柱架下方導向滑輪垂直在同一方向，用高強螺栓通過防墜鎖止器上下兩個連接孔與連接柱架連接孔有效連接。不能旋轉和搖晃。左右兩個連接孔用5至6毫米鋼絲繩與塔架連接。不需要繃緊，只是防墜落備用。(防墜鎖止器非專業人員不得拆卸，需要更換上下拉繩須有廠家專業人員進行，否則將造成不能正常使用)

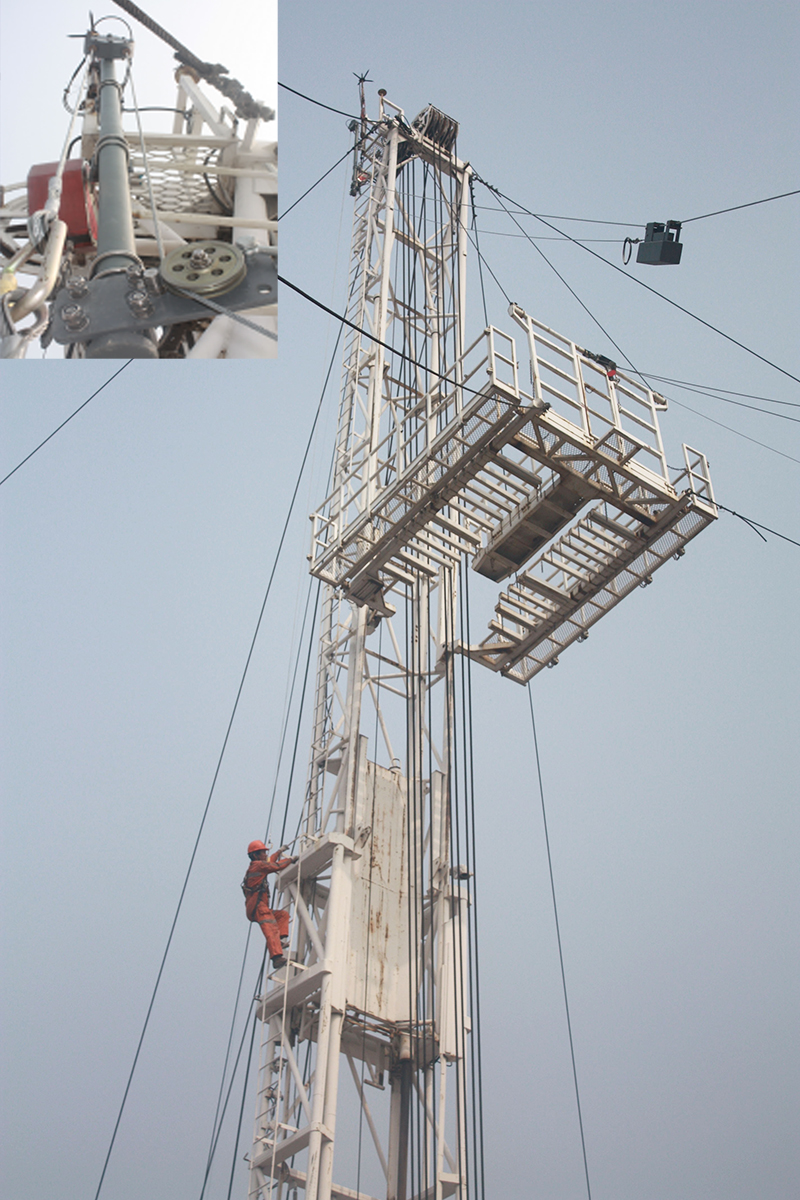

3.2.2 第二步；將安裝上防墜鎖止器的連接柱架，安裝在井架上端爬行區域的直梯上，或者井架其他牢固的結構上，連接柱架安裝在鋼索導軌和地錨方向一側，(即梯子的左側或右側)，以方便工作人員在另一側攀爬直梯，固定時使用兩套或三套環形夾具，并且，環形夾具至少要固定整個連接柱架總長度的三分之二以上，使連接柱架與梯子牢固連接。然后將滑輪板用兩個環形夾具固定在連接柱架的底部，并且一定要使導向滑輪的方向與鋼索導軌和地錨方向一致。防止鋼索導軌與滑輪產生過度摩擦，或滑行不暢。
3.2.3 第三步；安裝鋼索導軌和配重塊，首先在已經選好避開障礙物的地面，將地錨埋入地下1m, 將鋼索壓扣一端拉上井架，用U型環將鋼索連接在柱架下端的固定鋼板上，然后，在地面將鋼索穿入配重塊兩端的滑行凹槽中，最后將鋼索拉緊，用高強螺栓和花籃螺栓以及三個鋼絲繩卡子將其固定在地錨上。將多余的鋼索盤起，用防水膠布包好繩頭，
注意；1 鋼索導軌不能繃得太緊，也不能繃的太松，太緊可能因承受井架晃動產生的拉力而損壞。太松可能導致配重塊不能順暢下滑。
2 鋼索導軌與地面最佳夾角為60度，(最小夾角為45度，最大夾角為75度)
3.2.4 第四步；上下拉繩與配重塊連接。纏繞在防墜鎖止器內的上下拉繩一端穿過連接柱架下方的導向滑輪，用扣環掛到配重塊的快速掛鉤上，(本裝置必須連接配重塊，為防墜鎖止器內卷軸上的上下拉繩提供適度拉力，)另一端帶安全鉤和大掛鉤，垂直在梯子下方。

4  使用前的檢查調試

4.1 檢查連接柱架和地錨的牢固程度，在地面上由三人使勁拉扯鋼索導軌，檢查地錨是否松動，檢查連接柱架是否松動，連接件是否出現滑移或裂痕。
4.2 檢查助力功能和鎖止功能，由專業技術人員進行直梯攀爬，檢驗助力功能和鎖止功能，第一；攀爬時應明顯感覺到助力功能，第二；向上松一下拉繩，配重塊能夠鎖止在鋼索導軌上，向下拉一下拉繩配重塊能夠解鎖，繼續攀爬，第三；從直梯上往下攀爬，當距離地面1.6米左右時，突然松手下墜，確認能正常鎖止，工作人員不會墜落。
4.3，適度調試，配重塊上的調節張力彈簧，在出廠時以有技術人員進行了調試，正常情況下工作人員不允許隨便調試，如果調節張力彈簧太松，配重塊就不能在鋼索導軌上鎖止，如果調節張力彈簧太緊，配重塊就會輕易鎖止在鋼索導軌上，只有鋼索導軌與地面夾角太大或太小，或者確實需要增加配重時，經工作人員攀爬測試滑行不暢，可通過張力彈簧的小幅度松緊調整，達到配重塊能夠在鋼索導軌上自由滑動，并能在鋼索導軌上隨時鎖止。

5  助爬/防墜落裝置的使用

5.2 工作人員在攀爬直梯前要穿戴好全身式安全帶，首先將垂直在梯子上的小掛鉤掛在安全帶左側的D型環上，然后松開掛在梯子上的大掛鉤，掛在安全帶右側的D型環上，拉緊與安全帶連接的上下拉繩，就可以在直梯上以均勻速度自由移動，本裝置可以提供助力，協助工作人員向上攀登，如果發生墜落，助爬/防墜落裝置會及時鎖止，停止下墜。中途需要停頓時，只要身體向上松一下上下拉繩，配重塊就會鎖止在鋼索導軌上，中途需要長時間停留或工作，將大掛鉤掛在梯子的任意部位，就能保證更加安全，需要恢復攀爬，只要身體向下拉一下上下拉繩，配重塊就會自動解鎖，工作人員就能在梯子上自由攀爬。攀爬至梯子頂部，工作人員安全移到二層臺時方能松開安全鉤與安全帶的連接。從直梯往下攀爬，同樣按照上述步驟進行，到達地面時結束工作時，需要身體向上松一下上下拉繩，使配重塊鎖止在鋼索導軌上，然后先將大掛鉤掛在梯子的任意部位，在取下掛在安全帶上的小掛鉤，以保證配重塊不會下滑。(重要提示；1；攀爬直梯時要保持勻速，速度變化太大可能使配重塊鎖止，遇到此種情況，只要身體向下拉一下拉繩就能自動解鎖。2；不使用時必須將大掛鉤掛在梯子上，因?yàn)橥蝗凰砷_(kāi)配重塊就可能無法鎖止，以保證地面工作人員安全。)

6  安全管理規定

6.1 本裝置將助爬系統與防墜落系統科學的融為一體，各組件相互配合，具有很強兼容性，未經制造商允許，各組件不允許替代或更換，否則會影響到整套裝置的安全性和可靠性。
6.2 用戶在使用本裝置前，要制造商或經過授權單位培訓，操作人員要認真閱讀并理解該使用說明書，并按照說明書進行操作。
6.3 本裝置每次只能連接一人使用，且不能攜帶重物。
6.4 工作人員不能爬到本裝置固定點上方，避免增加自由墜落的距離。
6.5 攀爬直梯前要檢查各種繩索不能與其他物體相互纏繞，不要將上下拉繩置于腋下或兩腿之間，
6.6 本裝置應遠離電氣焊，金屬切削產生的熱火花，鋼絲繩不能接觸任何鋒利物品，不能用重物敲擊，不能扭曲折彎，不能沾染油污，不可把鋼絲繩接觸電源線，
6.7 本裝置切勿接觸酸堿等腐蝕性液體，在海水，高溫或腐蝕性環境下使用時，需要更加經常地檢查或維修。
6.8 本裝置拆遷搬運時必須妥善保管，防止擠壓、損壞零部件，重新安裝時必須按照安裝程序進行。

7  維護保養及故障排除
7.1 安裝完畢后，有專業技術人員對其兼容性，牢固性，可靠性進行檢查合格后方能使用，
7.2 一旦經受墜落或承受了墜落時產生的作用力，應立即進行牢固性，可靠性檢查，方能再次投入使用。
7.3 每年要對全套裝置進行全面檢查維修，要經常檢查連接柱架、連接螺栓、安全鉤是否遭受腐蝕，鋼絲繩是否存在斷絲、扭曲及嚴重磨損，配重塊內的滑行凹槽、鎖緊凸輪、張力調節彈簧是否遭受腐蝕和嚴重磨損，一旦有上述情況應及時通知制造商安排專業技術人員進行更換以損壞的部件。
7.4 本裝置正常使用年限為兩年，在極端惡劣的環境下使用或要延長使用年限，需要通知制造商安排專業技術人員進行鑒定，
7.5 如果整套裝置或某個部件接觸到酸性溶液，或者被石油泥漿污染，要用清水或溫和肥皂液清洗，在空氣中自然晾干，
7.6 如果工作人員在攀爬中出現配重塊鎖止，首先考慮攀爬速度是否勻速，因?yàn)榕逝乐型蝗辉黾铀俣瓤赡苁股舷吕K松一下，上下拉繩突然松一下會使配重塊鎖止，這種情況下只要身體向下拉一下拉繩，就可以解鎖，然后勻速攀爬即可，如果上述辦法仍不能解鎖，說明張力彈簧太緊，適當調松張力彈簧即可，
7.7 如果工作人員攀爬中出現配重塊不能鎖止，說明張力彈簧太松，適當調緊張力彈簧即可。

8  培訓

由制造商或授權單位的專業技術人員為用戶安全管理人員及使用人員進行培訓，使他們懂得正確安裝、使用和保養，并了解產品性能，以及不正確使用可能產生的后果。

天津?yàn)I海新區大港星火園工貿有限公司
