一體式井架拆裝安全帶懸掛器
一體式井架拆裝安全帶懸掛器使用說明書
前言
警告：警告：安裝使用本裝置前，請認真閱讀本說明書，并請遵照?qǐng)?zhí)行
一、產品用途
在石油鉆井作業過程中，鉆井設備及井架經常需要搬遷、安裝和拆卸，現國內石油鉆機（ZJ3000、ZJ4000、ZJ5000、ZJ7000、ZJ9000型）通常使用K型井架，分四節進行運輸、安裝和拆卸。井架在轉場搬遷過程中要放置到水平位置進行安裝聯接或拆卸，作業人員需要在高空情況下完成幾十個大小聯接銷的聯接或拆卸（井架在水平狀態下，作業面離地面高度約有6米）。在井架安裝聯接或拆卸過程中，作業人員必須站在H型鋼面上作業，作業面窄（25cm），在無安全防護措施時，很容易發生人員意外墜落事故，造成嚴重傷害，威脅到作業人員的生命安全。為防止墜落安全事故發生，鉆井隊使用井架拆裝防墜落懸掛器，可有效防止人員墜落事故發生，為井架拆卸安裝作業提供可靠的安全保障。
二、產品技術性能及特點
1.產品技術性能
制造廠家：天津?yàn)I海新區大港星火園工貿有限公司
執行標準；Q/xhy 1-2022
產品型號：JJFZ-2
重量：6kg
承載重量：600KG
高度：1400mm
適用范圍：適用于30-90型K式井架
三、產品構成

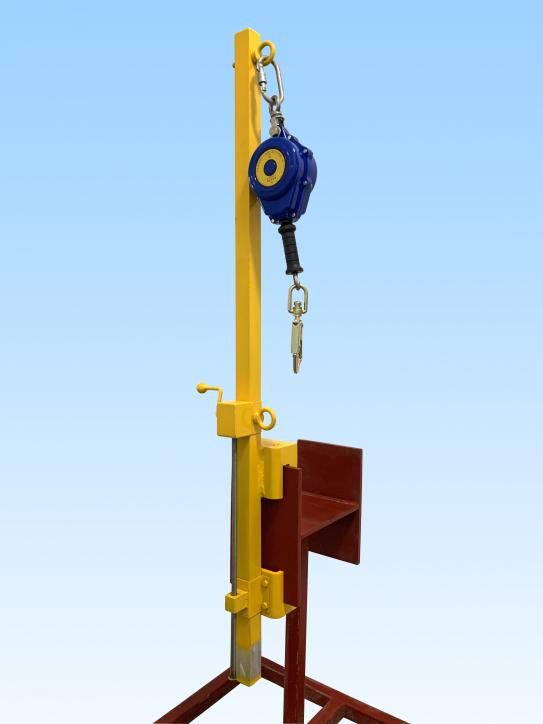

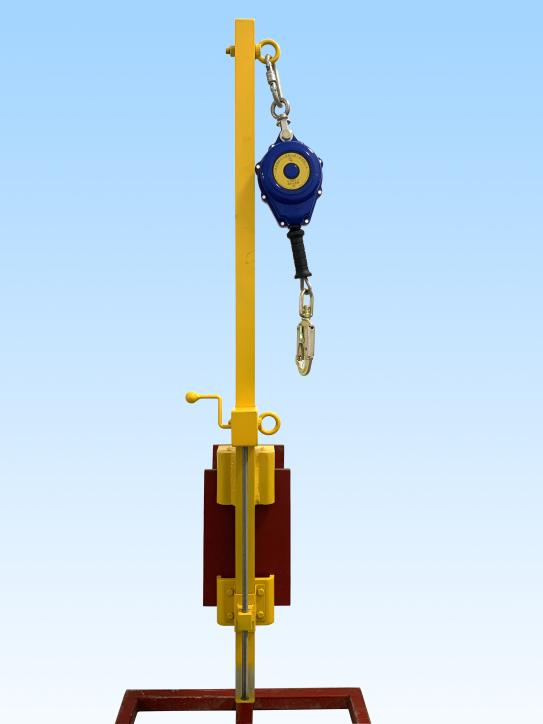

1.本裝置由方型立桿、固定卡槽座、傳動螺桿定位座、傳動螺桿移動座、移動卡槽座、傳動螺桿組合為一體式結構的井架拆裝防墜落裝置。
四、安裝使用

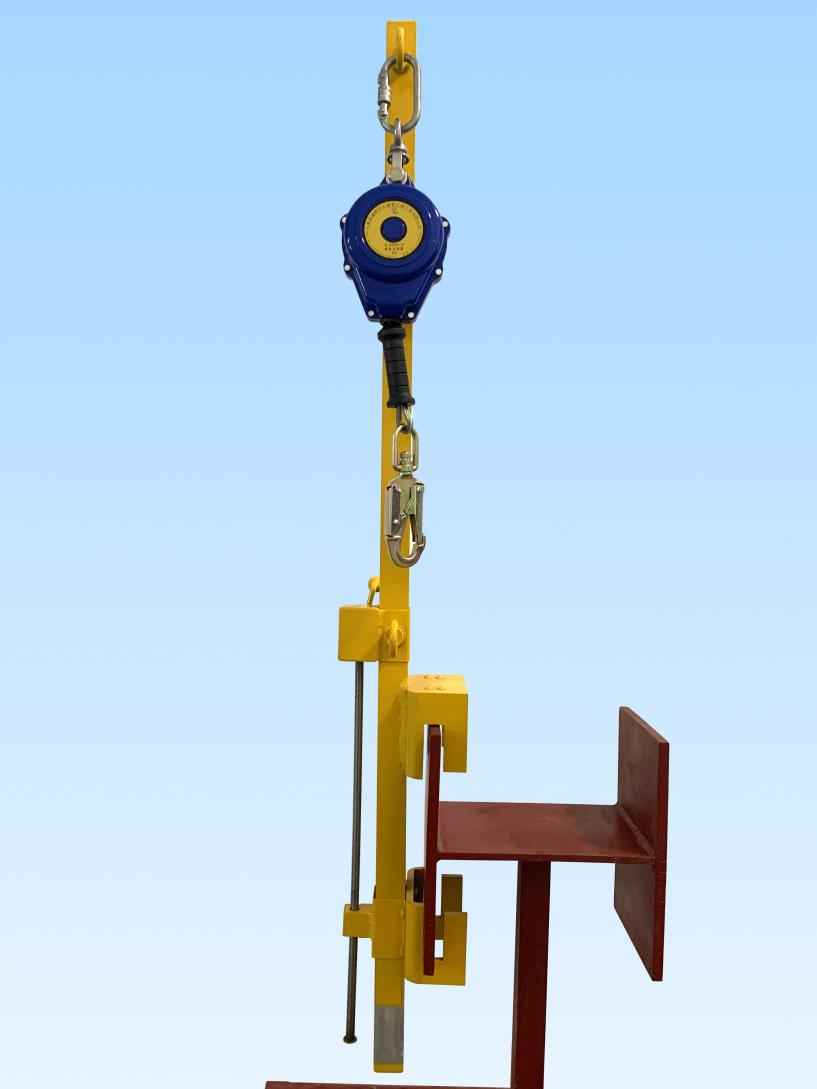

工作人員需要攀爬到平行放置的井架作業時，將安全帶連接在方型立桿較中間位置的螺釘?shù)醐h(huán)上，不用手提該裝置，就可以輕松將該裝置帶到井架工作面，安裝時先將固定卡槽座的向下卡口卡在井架H型鋼梁上，逆時針?lè)较蜣D(zhuǎn)動彎桿搖把，帶動主動錐齒輪，主動錐齒輪帶動被動錐齒輪，被動錐齒輪帶動傳動螺桿，傳動螺桿帶動螺桿移動座和移動卡槽座在方型立桿上向下移動，使下卡口張開，在順時針?lè)较驌u動搖把，使螺桿移動座和移動卡槽座向上移動，卡緊井架H型鋼梁，保證整套裝置不會松動脫落。工作人員將安全帶懸掛在方型立桿上端的螺釘?shù)醐h(huán)上，滿足高掛低用的要求，防止高空作業人員墜落帶來的安全風險。 是目前在井架拆卸安裝環節中最輕便的防墜落裝置。
五、安全管理規定
1.在使用過程中，嚴禁從鉆臺上向地面摔下，搬運過程中應防止本裝置全部部件受到砸壓變形。
2.使用鉆井平臺拆卸安裝防墜落裝置須專人現場監護，便于現場指揮，合理安排工序。
3.在穿戴安全帶和懸掛差速器前應檢查安全帶和差速器是否完好，懸掛好差速器后應將D型環鎖緊，差速器連接安全帶時也應檢查連接環是否牢固可靠，防止在使用過程中被頂開發生危險。
4.本裝置僅限兩人同時使用，本套裝置上只能懸掛2個差速器，每個差速器僅限1人使用，操作人員在使用前必須穿戴好合格的全身式安全帶。
5.嚴禁多人同時使用此裝置，在使用時應避免兩人交叉移動，防止差速器安全繩交叉或打結，需交叉移動作業時，安全繩應隔空交叉，應避開安全繩交叉接觸。
6.本裝置在拆遷搬運時必須妥善保護，不得擠壓、損傷零部件，不得與焊接火花或其它對本裝置有破壞性的物品接觸。
7.本裝置使用壽命為3年。
六、儲存、保養
1.可使用洗滌劑清洗本裝置表面，并用溫的清水沖洗干凈，如需要，可在移動零件上涂上輕機油。
2.用水和溫和清潔溶液清潔后，用一塊干凈、干燥的布擦干凈五金件，懸掛風干?；覊m、油漆或其它污染物積累過多可能會影響轉動螺桿的正常工作。
3.將本裝置存放在陰涼、干燥、干凈的環境中。避免存放在化學蒸汽存在的區域，長期存放后應全面檢查。
七、檢查指南
1.檢查焊點是否有裂開。
2.檢查立桿是否有彎曲或絲扣嚴重磨損情況。
3.檢查全部金屬件是否有變形及腐蝕痕跡。
7.警告
—立桿與固定基座間隙傾角大于10度時禁止使用。
—禁止兩人同時使用一個差速器。
—嚴禁多人同時使用此裝置。
—使用者的體重加上著裝及工作時所需的工具的總質量不應大于止墜器的最大墜重量。
—禁止使用不符合國家相關標準的差速器及安全帶。
—裝置應輕拿輕放，防止碰撞、擠壓。
—如果本裝置曾在某一實際發生的墜落事故中使用過，基于安全考慮，嚴禁繼續使用。
—任何時候都嚴禁擅自對裝置進行改裝。
—使用者的安全取決于個人安全防護裝備的性能、牢固程度以及對說明書良好的理解。
八、產品報廢條件
8.1超過有效使用期限。
8.2零部件變形損壞或腐蝕嚴重的。
◇ 生產單位：天津?yàn)I海新區大港星火園工貿有限公司
◇ 地 址：天津?yàn)I海新區大港油田紅旗路物探公司對面
◇ 網 址：zdtyre.cn
◇ 聯系電話：022-25939903
