前言

石油鉆機多是利用絞車?yán)p繞鋼絲繩，通過天車，帶動游動系統上下運動，從而實現接單根、起下鉆、下套管等作業。工作中，有時因操作不當或者設備發生故障，會發生碰天車的惡性事故, 造成嚴重頓鉆、卡鉆及懸吊系統砸壞轉盤，甚至危及操作人員的人身安全。這種事故雖不多見，但危害極大，必然引起足夠的重視。

防止發生碰天車事故，當然是要加強操作人員的責任心，嚴 格執行崗位責任制，按操作規程辦事。但是設計安全可靠的防碰天車裝置，并且好裝好用，也是一個重要方面。只有這樣才能做到防患于未然。

F面對重錘式防碰天車裝置的使用做一說明。

一、組成

重錘防碰天車裝置是石油鉆機采用的較早且目前仍在使用的一種天車防碰裝置。其安裝及組成附圖所示。由1.07.5鋼絲繩,2. 氣路膠管(現場配做)，3.閥板座，4.二位三通閥，5.連桿，6.手把，7.05棕繩，8.吊環螺釘M10, 9.重錘，10.導向軸，11. 繩卡8KT, 12.導向輪，13.耳座等組成。

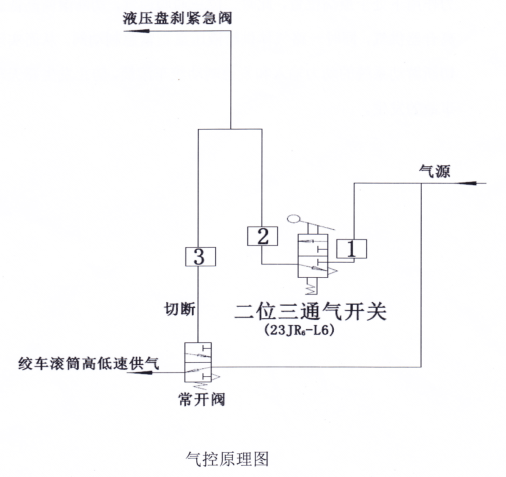

二、氣控原理。

如圖：

三、工作原理.

一鋼絲繩一端固定在井架相應位置，另h端通過導向輪、導向軸等附件鏈接到二位三通閥手柄上。正常開鉆時，二位三通閥手柄在重錘的重力作用下處于最低位置，此時二位三通閥斷氣，絞車滾筒高低速正常供氣，絞車通過滾筒高低速離合器控制和制動系統，正常起下鉆等鉆井作業。當設備出現故障后，游動系統不能按正常高位停止而繼續上升時，游車帶動鋼絲繩向上移動，從而帶動二位三通手柄和重錘向上移動，二位三通閥手柄在游車?yán)?力作用下處于最高位置，此時二位三通閥通氣，切斷滾筒高低速離合器供氣，同時一路氣體供給液壓盤剎緊急制動閥。從而實現 切斷游動系統的動力輸入和緊急制動絞車滾筒，防止發生碰天車事故的發生。
